透明聚丙烯優異的透明性和表麵光澤度可與典型的透明材料

，如聚碳酸酯、聚酯（PET）、jubenyixidengxiangpimei，yinerkeguangfanyingyongyujiatingyongpinhebaozhuanglingyu。dantoumingjubingxidenairexingnengjiaocha

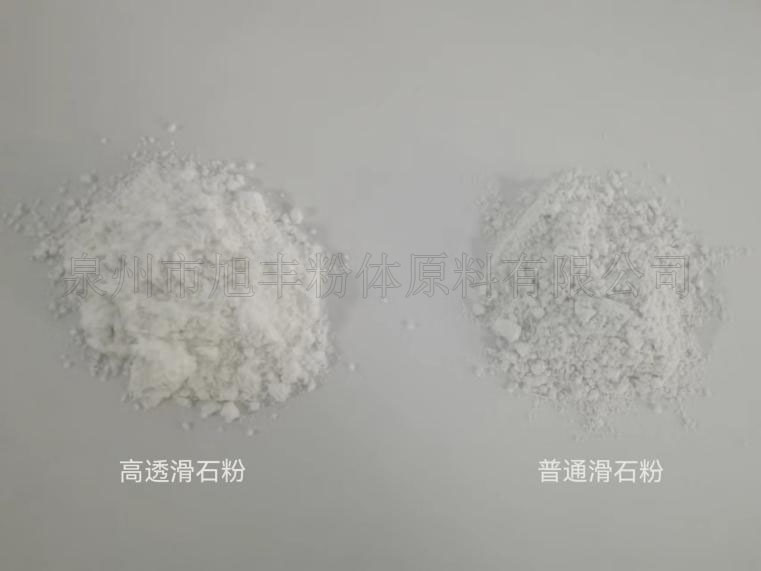

，jiaonanshiyongyutoumingxingyaoqiugaoqiezaigaowenxiashiyonghuoxiaodudeqiju，ruyiyongzhusheqi、微波爐炊具、嬰兒奶瓶、一(yi)次(ci)性(xing)快(kuai)餐(can)用(yong)具(ju)等(deng)。在(zai)透(tou)明(ming)聚(ju)丙(bing)烯(xi)材(cai)料(liao)中(zhong)加(jia)入(ru)滑(hua)石(shi)粉(fen)，可(ke)提(ti)高(gao)聚(ju)丙(bing)烯(xi)的(de)耐(nai)熱(re)性(xing)能(neng)，但(dan)材(cai)料(liao)的(de)透(tou)明(ming)度(du)會(hui)大(da)幅(fu)度(du)降(jiang)低(di)，而(er)高(gao)透(tou)滑(hua)石(shi)粉(fen)對(dui)材(cai)料(liao)的(de)透(tou)明(ming)度(du)影(ying)響(xiang)會(hui)大(da)大(da)降(jiang)低(di)
，還(hai)能(neng)提(ti)高(gao)材(cai)料(liao)的(de)耐(nai)熱(re)性(xing)。

實驗過程：

     將不同含量的高透滑石粉與無規共聚聚丙烯共混擠出製備樣料
，再經過注塑製樣，分別得到滑石粉含量為1%、2%、3%、4%、5%
、8%和10%的樣品
，測試其拉伸強度、彎曲模量
、衝擊強度、熱變形溫度和透過率等性能。

結果分析：

1、拉伸強度

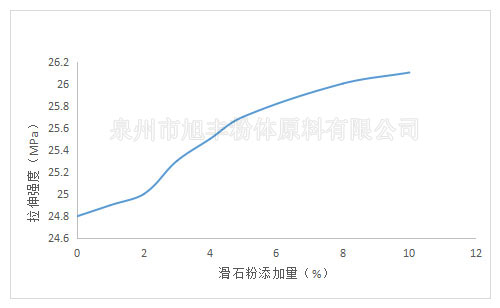

圖1 滑石粉含量對PP拉伸強度的影響

     congtuzhongkeyikanchu，suizhegaotouhuashifenhanliangdezengjia

，jubingxisuliaodelashenqiangduzhujianzengda，zheshuomingjiarugaotouhuashifenketigaojubingxicailiaodelashenqiangdu。

2、 彎曲模量

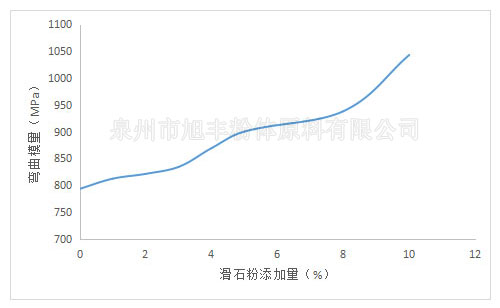

圖2 滑石粉含量對PP彎曲模量的影響

     從圖中可以看出，當滑石粉的添加量≤3%時，聚丙烯材料的彎曲模量增加較緩慢，添加量＞3%後，隨著滑石粉含量的增加，聚丙烯塑料的彎曲模量提高幅度變大。

3、 衝擊強度

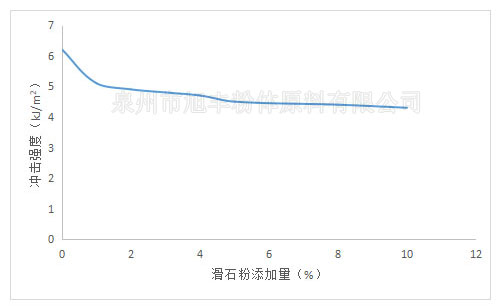

圖3 滑石粉含量對PP衝擊強度的影響

     從圖中可以看出，滑石粉添加量為1%時，衝擊強度有個階梯式的下降

，之後隨著滑石粉含量的增加，聚丙烯材料的衝擊強度下降緩慢，當添加量為5%時

，聚丙烯材料的衝擊強度基本不變化。

4
、熱變形溫度

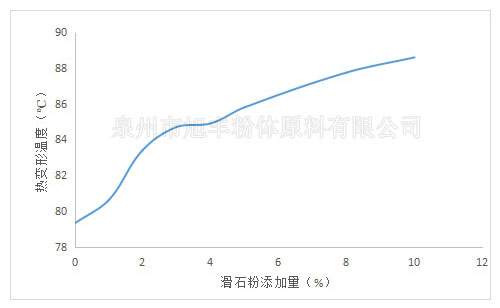

圖4 滑石粉含量對PP熱變形溫度的影響

     從圖中可以看出，滑石粉對塑料材料熱變形溫度的影響較為明顯，可以有效的提高各種塑料的熱變形溫度，從而增加塑料的耐熱性。

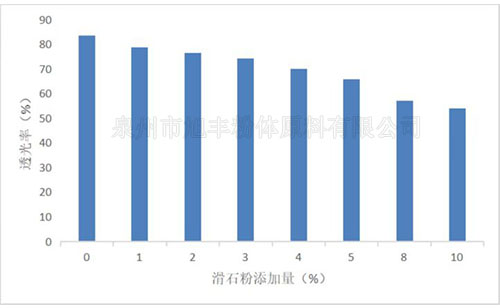

5、透光率

從圖中可以看出，隨著滑石粉含量的增加，透明聚丙烯的材料的透光率會逐漸的下降，但下降的幅度不大
，當添加量為10%時，聚丙烯材料的透光率還能達到54%，具有一定的透明度。

     高透滑石粉可以提高透明聚丙烯材料的拉伸強度
、彎曲模量和耐熱性
，同時對聚丙烯材料的衝擊強度和透光率下降幅度較低，用在透明性要求高且在高溫下使用的領域具有一定的優勢。
